lapoaran 3 instal dan uninstal pc

Nama                   : JESI ANDRIA JONI
NO BP                 : 1901091012
Prodi/kelas           : MANJEMEN INFORMATIKA/ MI 1A
laporan                 : LAPORAN 3 proses instal dan uninstal pc

I.              JUDUL :INSTALASI DAN UNINSTALASI HARDWARE COMPUTER

II.           TEORI DASAR

A.    Hardisk

1.    Merk    : MAXTOR

2.    Jenis    : ATA/IDE (PATA)

3.    Kapasitas         : 40GB

4.    Kecepatan       :7.200 RPM

Hard disk atau hard disk drive (HDD) merupakan perangkat keras komputer yang berfungsi sebagai media penyimpanan. Dalam sebuah hard disk terdapat lebih dari satu piringan yang berfungsi memperbesar kapasitas data yang dapat ditampung oleh hard disk tersebut.
Harddisk tersebut memilki 3 konektor, diantaranya :

a.       Konektor terhadap mothrboard sebagai harddisk.

b.      Settingan Jumper, berfungsi untuk menentukan pilihan yang mana akan menjadi sebagai master atau cable select ataupun forcing.

c.       Power, berfungsi untuk menghubungkan harddisk ke power supply.

B.   Optical Disk Drive

1.    Merk    : ACER

2.    Model  : DH-15 DIP

3.    Jenis    : DVD/CD ROM Drive

4.    Serial   : Paralel ATA

Optical drive merupakan salah atu perangkat keras yang berfungsi membaca (read) maupun menulis (write) data dari kepingan CD/ DVD.

Optical Disk Drive Jenis DVD/CD Rewritable Drive memiliki 4 konektor, diantaranya:

a.       Digital Audio.

b.      Analog Audio.

c.       Host Interface (39 pin), untuk dihubungkan ke harddisk.

d.      Power, untuk dihubungkan ke Power Supply.

 C.   Floppy Disk Drive

1.    Merk                : Panasonic JU-256A 178 PC

2.    Jumlah pin       : 31 (ke motherboard)

Floppy Disk Drive (FDD) atau Disket adalah perangkat penyimpanan data yang terdiri dari sebuah medium penyimpanan magnetis bulat yang tipis dan lentur, dilapisi lapisan persegi yang berbentuk persegi atau persegi panjang. Sekarang sudah banyak bermunculan media penyimpanan yang lebih maju dari floppy disk, seperti : CD-R, CD-RW, Flash Disk, dan Zip drive. Walaupun sudah banyak media penyimpanan yang lain, floppy disk masih tetap bertahan. Sistem floppy disk drive memiliki dua elemen terpisah yakni floppy diskete dan disk drive. Data disimpan dalam disket yang mudah dibawa. Untuk membaca/menulis data, disket harus dimasukkan ke disk drive.

Floppy Disk Drive memiliki 2 konektor, diantaranya :

a.       Konektor ke Motherboard.

b.      Konektor ke Power Supply.

D.    Processor

1.      Merek : intel mc ‘04

2.      Serial   : pentium 4

3.      Kapasitas         :3.06 GHZ .

Merupakan sebuah IC yang memngontrol seluruh jalannya sebuah sistem komputer Processor atau CPU (Central Processing Unit) bisa dibilang sebagai otak pada sebuah komputer, karena bertugas melakukan perhitungan maupun memerintah program yang akan dijalankan oleh komputer

E.    RAM (Random Acces Memory)

1.      Merek              : Cosair

2.      Type                : DDR 2

3.      Kapasitas         : 1GB

RAM atau Random Acces Memory merupakan perangkat keras yang berfungsi menyimpan data maupun intruksi yang dilakukan oleh prosessor. Berbeda dengan hard disk, penyimpanan pada RAM bersifat sementara. Jadi ketika komputer dimatikan, data maupun intruksi yang disimpan oleh RAM akan hilang/ dikosongkan kecuali komputer tersebut dalam mode hibernate.

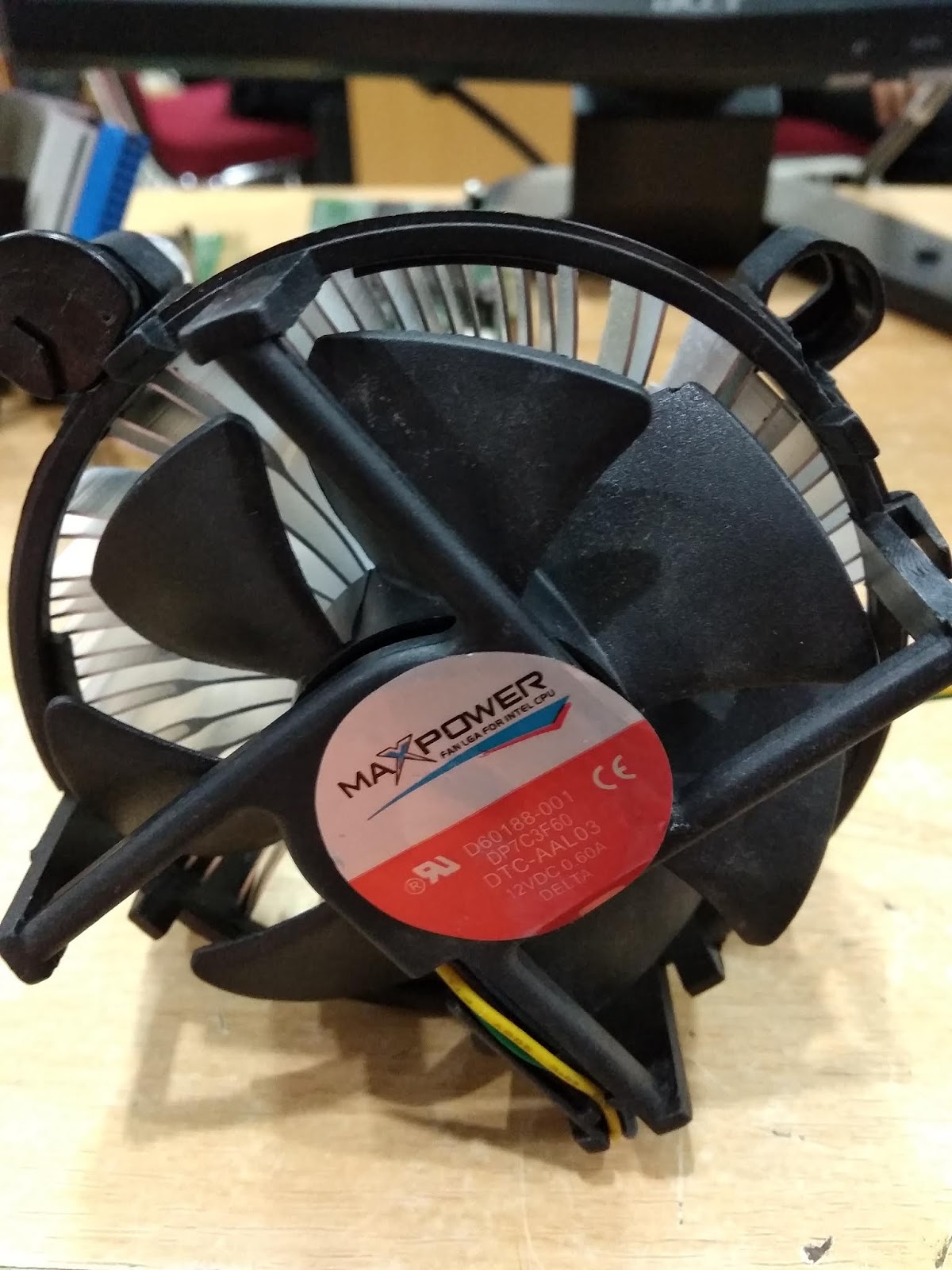

F.    Kipas processor

Merek        : MaxPower

Fungsi dari kipas processor yaitu mengeluarkan panas dan menggantinya dengan udara segar ke dalam sistem.

G.    Power supply

1.      Merek : SimCool

2.      Daya    : 450 watt

⏩Pengertian Power Supply

Power supply adalah sebuah perangkat yang ada di dalam CPU yang berfungsi untuk menyalurkan arus listrik ke berbagai peralatan computer.

Power Supply Unit (PSU) berfungsi untuk mengubah tegangan listrik (AC 220/230/240 V, 110/220 V) agar bisa digunakan oleh computer (DC 3,3 V, 5 V, 12 V). Besarnya listrik yang mampu ditangani power supply ditentukan oleh dayanya dan dihitung dengan satuan Watt.

Perangkat ini memiliki 5 connector atau lebih, yang dapat disambungkan ke berbagai peralatan seperti :

1.     Motherboard

2.     Harddisk

3.     Floppy Disk Drive

4.     CD-ROM

Power supply yang berkualitas kurang baik dapat menghasilkan tegangan DC yang tidak rata dan menyebabkan kerusakan pada komponen computer, misalnya Harddisk.

⏩ Fungsi Power Supply

a.       Mengubah aliran listrik arus bolak-balik (AC) yang tersedia dari aliran listrik (di Indonesia, PLN), menjadi arus listrik searah (DC) yang dibutuhkan oleh komponen pada PC.

b.      Sebagai konversi input listrik AC menjadi DC, memberikan arus listrik/tegangan DC yang sesuai dengan yang dibutuhkan.

c.       Dapat menghasilkan arus listrik DC yang lebih merata.

d.      Dapat mengendalikan arus listrik/tegangan agar tetap terjaga tetapi tergantung beban daya.

Perubahan kenaikan temperatut kerja juga toleransi perubahan teganan daya input, mencegah naiknya tegangan listrik (jika terjadi)


H.    VGA Card

1.    Merk    : WinFast PX7900GS

2.    Kapasitas         : 484 MB

3.    Jenis    : PCI Exprees

VGA atau Video Graphic Adapter adalah sebuah perangkat keras yang berfungsi mengolah data grafik yang akan ditampilkan oleh monitor. VGA juga memiliki processor yang biasa disebut GPU (Graphic Processing Unit). Biasanya perangkat keras yang satu ini sangat dibutuhkan, khususnya bagi gamer maupun designer.

VGA Card memilki 2 konektor, diantarnya :

a.       Konektor Power, untuk menghubungkan VGA ke power supply.

b.      Konektor PCI Exprees, untuk menghubungkan VGA ke PCI Express.

I.    Kipas casing

Berfungsi untuk menyetabilkan suhu pada computer.

J.     Wirelles LAN Card

1.      Merk          : inksys

2.      Serial         : WMP54 G

3.      Jenis          : PCI Express

WLAN adalah singkatan dari Wireless Local Area Network yaitu suatu jenis jaringan komputer yang menggunakan gelombang radio sebagai alat atau media transmisi data. Informasi atau data ditransfer dari satu komputer ke komputer yang lainnya menggunakan gelombang radio. WLAN juga sering disebut dengan Jaringan Nirkabel atau jaringan wireless.



K.     Wirelles LAN Card

1.      Merk          : inksys

2.      Serial         : WMP54 G

3.      Jenis          : PCI Express

WLAN adalah singkatan dari Wireless Local Area Network yaitu suatu jenis jaringan komputer yang menggunakan gelombang radio sebagai alat atau media transmisi data. Informasi atau data ditransfer dari satu komputer ke komputer yang lainnya menggunakan gelombang radio. WLAN juga sering disebut dengan Jaringan Nirkabel atau jaringan wireless.

M.    Baterai CMOS



Merupakan sebuah baterai yang digunakan oleh BIOS untuk tetap aktif meski tanpa aliran listrik. Salah satu kegunaannya untuk mengaktifkan serta menjalankan fungsi jam, serta menyimpan setting BIOS, dan umumnya memakai baterai kancing

N.     I/O shield

Untuk melindungi perangkat masukan atau keluaran.

III.              ALAT DAN BAHAN

1.      Harddisk

2.      Optical disk drive

3.      Floppy disk drive

4.      Processor

5.      RAM

6.      Kipas processor

7.      Power supply

8.      VGA card

9.      Kipas casing

10.  Wirelles LAN card

11.  LAN card

12.  Modem

13.  Sound card

14.  Baterai cosmos
15. Obeng
16. baut

IV.           LANGKAH KERJA

a.       Cara membuka Power supply

                                                        i.      Posisikan casing PC yang bagian belakang pada hadapan kita. Dan  letakkan

                                      fentilasi dari PC tersebut di bagian atas.

                                                       ii.     Buka penutup casing yang mana terdapat dua pengunci pada bagian belakang

                                       casing  dengan obeng.

                                                     iii.     Tarik tutup casing ke belakang kemudian tarik ke atas

                                                     iv.      Buka seluruh kabel yang terhubung dengan power supply terlebih dahulu

                                                       v.      Buka 4 pengunci power supply dengan obeng

                                                      vi.    Tarik power supply keluar dan tempatkan di tempat yang aman

b.      Cara membuka Harddisk

                                                         i.      Pastikan seluruh kabel yang terhubung pada harddisk telah dibuka.

                                       Yaitu kabel sata yang biasanya berwarna merah muda.

                                                       ii.      Buka baut pengunci yang terdapat pada penyangga Harddisk, kemudian lepas

                                       harddisk dengan menariknya ke luar.

                                                     iii.     Tempatkan harddisk pada tempat yang aman.

c.       Cara membuka Optical disk drive

                                                        i.      Cabut semua kabel yang terhubung pada Optical Disk Drive.

                                                       ii.      Kemudian dorong Optical Disk Drive keluar casing.

                                                     iii.      Tempatkan Optical Disk Drive pada tempat yang aman.

d.      Cara membuka Floppy disk drive

                                                       i.      Cabut semua kabel yang tergantung pada floppy disk drive

                                                     ii.      Kemudian lepaskan baut pengunci pada floppy disk drive

                                                    iii.      Kemudian tarik floppy diisk drive keluar casing

                                                    iv.      Tempatkan di tempat yang aman

e.       Cara membuka Kipas casing

                                                      i.      Buka pengunci kipas casing dengan obeng

                                                     ii.      Tarik kipas casing dan letakkan di tempat yang aman.

f.       Cara membuka VGA card

                                                     i.      Buka baut pengunci VGA card dengan obeng

                                                   ii.      Tarik VGA card ke arah atas

                                                  iii.      Letakkan di tempat yang aman

g.      Cara membuka Wirelles LAN card

                                                     i.      Buka baut pengunci wireles LAN card dengan obeng

                                                   ii.      Tarik wirelles LAN card ke arah atas

                                                  iii.      Letakkan di tempat yang aman

h.      Cara membuka LAN card

                                                     i.      Buka baut pengunci LAN card dengan obeng

                                                    ii.      Tarik LANcard ke arah atas

                                                   iii.      Letakkan di tempat yang aman

i.        Cara membuka Sound Card

                                                     i.      Buka baut pengunci sound card dengan obeng

                                                    ii.      Tarik sound card ke arah atas

                                                   iii.      Letakkan di tempat yang aman

j.        Cara membuka Motherboard

                                                    i.      Buka semua baut pengunci pada motherboard

                                                   ii.      Angkat ke atas

                                                  iii.      Letakkan di tempat yang aman

k.      Cara membuka Processor

                                                    i.      Tekan pengunci processor lalu sedikit geser ke kiri pengunci tersebut

                                                   ii.      Setelah pengunci terbuka ambil processor dan letakkan di tempat yang aman

l.        Cara membuka RAM

                                                     i. Buka pengunci RAM yangterletak di sebelah kiri dan kanan dengan cara              menekan ke samping

                                                    ii.    RAM akan terlepas dengan sendirinya

                                                   iii.      Letakkan ram di tempat yang aman.

m.    Cara membuka Cara memasang power supply

                                              i.      Posisikan Power Supply pada tempat sebelumnya sesuai dengan posisi ketika hendak membukanya.

                                                    ii.      Posisikan lubang-lubang dari baut pengunci Power Supply tersebut dengan lubang-lubang yang telah ada pada sebelumnya.

                                                    iii.      Kunci Power Supply dengan baut yang Power Suppy sebelumnya ketika hendak mebukanya. Yang mana pengunci Power Supply tersebut terdiri dari 4 buah pengunci pada umumnya.

                                                    iv.      Hubungkan kembali semua kabel yang terhubung pada Power Supply.

                                                     v.      Power Supply telah dipasang.

                  n.      Cara memasang hardisk

                                                      i.      Posisikan kembali harddisk pada tempat yang semula.

                                                    ii.      Kunci harddsik tersebut dengan baut pengunci.

                                                   iii.      Hubungkan kembali semua kabel SATA pada harddisk.

                 o.       Cara memasang optical disk drive

                                                     i.      Masukkan kembali Optical Disk Drive pada tempat semula, dan pastikan posisikan tidak terbalik.

                                                    ii.      Kunci Optical Disk Drive dengan baut pengunci yang terdapat pada Optical Disk Drive dan Casingnya.

                                                   iii.      Hubungkan kembali kabel-kabel yang terhubung pada Optical Disk Drive.

                 p.      Cara memasang Floppy disk drive

                                                     i.      Masukkan kembali floppy Disk Drive pada tempat semula, dan pastikan posisikan tidak terbalik.

                                                   ii.      Kunci floppyl Disk Drive dengan baut pengunci yang terdapat pada floppy Disk Drive dan Casingnya.

                                                  iii.      Hubungkan kembali kabel-kabel yang terhubung pada floppy Disk Drive.

                 q.      Cara memasang kipas casing

                                                     i.      Posisikan kipas pada casing.

                                                    ii.      Pasangkan baut pengunci pada bagian belakang casing

                                                   iii.      Kipas terpasang.

                 r.        Cara memasang VGA card

                                                    i.      Letakkan pada posisi yang pas

                                                 ii.      Tekan VGA card sampai pas

                                                iii.      Pasang baut pengunci VGA card

                s.       Cara memasang wirelles LAN card

                                                  i.      Letakkan pada posisi yang pas

                                                  ii.      Tekan wirelles LAN card sampai pas

                                                 iii.      Pasang baut pengunci wirelles LAN card

                t.        Cara memasang LAN card

                                                    i.      Letakkan pada posisi yang pas

                                                    ii.      Tekan LAN card sampai pas

                                                   iii.      Pasang baut pengunci  LAN card

                u.      Cara memasang sound card

                                                     i.      Letakkan pada posisi yang pas

                                                    ii.      Tekan sound card sampai pas

                                                   iii.      Pasang baut pengunci sound card

                v.      Cara memasang motherboard

                                                     i.      Posisikan kembali Motherboard pada posisi semula.

                                                    ii.      Kunci Motherboard dengan baut pengunci yang terhubung dengan Motehrboard dan juga casingnya. Biasanya terdapat 6 buah baut pengunci, dan minimal 4 buah baut pengunci.

                                                   iii.      Hubungkan kembali semua kabel yagn terhubung ke motherboard.

                w.    Cara memasang processor

                                                      i.      Letakkan pada posisi yang pas.

                                                     ii.      Tekan penguci , geser ke kanan

                                                    iii.      Processor terpasang

                 x.      Cara memasang RAM

                                                      i.      Posisikan RAM pada slot RAM yang ada pada Motherboard. Pastikan posisinya benar sesuai dengan pin yang terdapat pada RAM

                       ii.      Tekan bagian sisi kiri atas dan juga kanan atas ke dalam hingga pengunci dari RAM tersebut menguncinya.

V. HASIL




kesing

wireless lan card

processor

flopy disk drive

VGA card

power supply

sound card

modem

fan/kipas pendingin

I.                   VI.  ANALISA

Dalam pemasangan dan pembukaan hardware PC yang terlebih dahulu diperhatikan adalah pelepasan kabel yang terkubung dengan komponen lainnya sebelum melepas komponen tersebut dari casing PC

I.               VII .  KESIMPULAN

1.    semua komponen-komponen hardware tersebut terlindungi karena adanya casing, sehingga hardware yang membuat kinerja komputer menjadi optimal dan tidak mudah rusak.

2.    Semakin bagus bahan casing yang digunakan, maka keamanan dari komponen-komponen hardware tersebut juga semakin baik.

 VIII. RESENSI



     daryanto. (2003). pengenalan dasar ilmu computer. bandung: CV. yrama wiya.

     hasyim, m. (2008). buku pintar computer. jakarta: karya pustaka.

     hasyim, m. (2008). cara mudah instalasi computer. jakarta: karya pustaka.
